热喷涂现场施工质量管理的具体运作（三）

点击数：1046发布时间：2021-11-03 00:00:00　

4、锅炉传热管道的防蚀喷涂

4.1 锅炉的种类及特性锅炉包括产生高温高压水蒸气的核电站到城市垃圾燃烧、石油精炼、化工、从高温气体中回收热能的低温、低压锅炉，种类繁多，形式多样。

表3是锅炉种类和喷涂涂层的适用实例。锅炉有产生高温高压水蒸气的过热气管、再热器管、承受最高温度到接触燃烧燃料的水冷壁管等。前者管壁温度高，附着的燃料灰呈熔融状，后者受燃烧火焰的影响受到强烈的热辐射，处于氧化性或还原性气氛中，容易腐蚀。

4.2锅炉防蚀喷涂涂层材料的选择

锅炉水冷壁管发生的腐蚀损伤有钒腐蚀、硫化腐蚀、盐腐蚀。尽管腐蚀机理不同， Ni/Cr合金熔点低，涂层致密具有很高的抗环境浸蚀能力。

4.3喷涂施工工艺及其管理

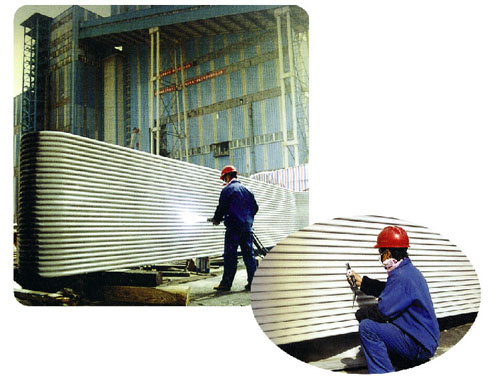

以下是锅炉现场喷涂工序图。水冷管壁附着大量灰垢及腐蚀生成物。首先喷砂除去附着物，再喷丸露出金属面，然后喷涂施工。管壁不仅附着大量燃烧灰垢而且有高密度粉尘，喷涂环境非常恶劣。在这种环境喷涂必须确立能够保证获得良好涂层的技术质量管理体系。从喷砂处理到喷涂开始的时间取决于综合考虑环境湿度、温度、游离粉尘的PH值、管路表面腐蚀程度因素。喷砂面生锈程度和涂涂层结合强度等数据要通过试验获得，基本公式如见下式，该公式同样适用于其他锅炉管道，能有效提高喷涂涂层可信程度。
X=4-0.1(F-70)-0.05(T-20)-0.3(4-pH)-W
其中：
F：相对湿度,T：温度℃，W：根据喷涂施工面腐蚀情况的修正系数，pH附着物氢离子浓度（pH4以上为4）。
（1）确认施工环境、施工场所（喷涂材料设备进入现场）
（2）施工管道外观观察
（3）材料设备进入现场
（4）设备安装、配线、试运行

4.4现场施工涂层的评价和质量保证

现场施工喷涂涂层评价以目视外观检查和涂层厚度测量为主。涂层厚度分布均匀性非常重要。水冷壁管喷涂施工部位为圆弧状，锅炉启动时会产生巨大膨胀。如果涂层厚度分布不均将导致不均热应力，涂层极易剥离。

在锅炉喷涂施工时要作（1）外观检验，（2）涂层厚度检验，（3）结合强度检验及通过涂层断面分析涂层与基材的结合强度、气孔大小及分布，必要时追加高温腐蚀检验。

5、结语

以上介绍了本公司现场喷涂施工的涂层质量管理，重点施工喷涂工艺。因为现场喷涂不可能破坏产品来检验质量，只能采用同一条件工也的喷涂试片，来反映喷涂工艺的合适与否。试片评价非常重要。喷涂涂层质量应满足客户需求，但实际施工时现场条件有时无法按客户需求施工，需与客户协商，更改计划。根居现场环境迅速判断制订喷涂工艺的技术人员至关重要。
