循环流化床锅炉的防磨措施（二）

点击数：950发布时间：2015-10-14 08:38:43　

2.2受热元件
    针对锅炉受热面的磨损，我们从结构和工艺上进行一些探讨。
2.2.1　结构方面：采用一些常规的防磨结构：如在管子表面加装防磨套管或在易磨损部位加大壁厚；用 Ω 管或方形管等。都在循环流化床中得到了大量的应用，并收到了良好的效果，而一些特别的部位却需要特别地对待。
    (A)炉膛中的屏式受热面
当屏如图 3 所示布置时，经观察发现弯头部位磨损相当严重，因屏式受热面横向间距很大，用常规保护结构是不可能的，后来采用了图 4 形式，在弯头处加装了耐磨合金板做成的保护罩，效果不错。芬兰 ALSTROM 公司生产的 410 t/h 的 CFB 锅炉的屏结构如图 5 所示，炉膛内不出现弯头，每一片过热器屏都有独立的两个集箱。这种结构单从防磨观点上看不失为一种好办法，显然它的缺点是使系统变得复杂，成本提高。

(B) 尾部受热面

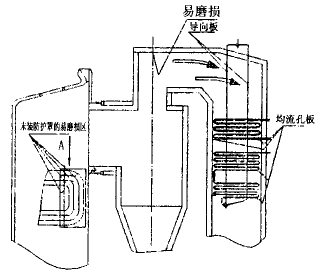

 图 3 所示，转向室内设置导向板，避免了因离心作用导致的局部灰浓度过高而造成的对吊管和尾部受热面的磨损。横置式过热器和经济器的弯头的保护有多种方式，图 6 的缝板结构和孔板结构无疑是比较理想的结构形式。

2.2.2 工艺方面：通过热处理使表面硬化，提高易磨部件的耐磨性；
 通过喷涂工艺，提高管子表面的耐磨性能；
 在管子和水冷壁上加装防磨陶瓷。
 近年来，热喷涂技术受到了CFB锅炉用户的广泛重视，成为解决受热面磨损问题的重要措施。
3 小结
综上所述，磨损问题应从主动性和被动性两方面来解决。主动性是指从设计上降低烟气流速和降低粒子的浓度、避免容易引起磨损的结构。被动性是指增加易磨损部位的耐磨性来延长锅炉的寿命，从而

被动地解决磨损。
    关于循环流化床的磨损问题我们已经有了基本的认识，但要彻底地解决磨损，达到和煤粉炉同样的寿命，还要作进一步的努力。
