火焰类喷涂

点击数：946发布时间：2022-07-25 00:00:00　

火焰类喷涂

1.火焰喷涂：火焰喷涂包括线材火焰喷涂和粉末火焰喷涂。

<1>线材火焰喷涂法：是最早发明的喷涂法。它是把金属线以一定的速度送进喷枪里，使端部在高温火焰中熔化，随即用压缩空气把其雾化并吹走，沉积在预处理过的工件表面上。

图5-1表示丝材火焰喷涂的装置。图5-2则是丝材火焰喷涂枪的剖面图，它示出了丝材火焰喷涂的基本原理。喷涂源为喷嘴，金属丝穿过喷嘴中心，通过围绕喷嘴和气罩形成的环形火焰中，金属丝的尖端连续地被加热到其熔点。然后，由通过气罩的压缩空气将其雾化成喷射粒子，依靠空气流加速喷射到基体上，从而熔融的粒子冷却到塑性或半熔化状态，也发生一定程度的氧化。粒子与基体撞击时变平并粘结到基体表面上，随后而来的与基体撞击的粒子也变平并粘结到先前已粘结到基体的粒子上，从而堆积成涂层。

丝材的传送靠喷枪中空气涡轮或电动马达旋转，其转速可以调节，以控制送丝速度。采用空气涡轮的喷枪，送丝速度的微调比较困难，而且其速度受压缩空气的影响而难以恒定，但喷枪的质量轻，适用于手工操作；采用电动马达传送丝材的喷涂设备，虽然送丝速度容易调节，也能保持恒定，喷涂自动化程度高，但喷枪笨重，只适用于机械喷涂。

在丝材火焰喷枪中，燃气火焰主要用于线材的熔化，适宜于喷涂的金属丝直径一般为1.8～4.8mm。但有时直径较大的棒材，甚至一些带材亦可喷涂，不过此时须配以特定的喷枪。

<2>粉末火焰喷涂法：它与丝材火焰喷涂的不同之处是喷涂材料不是丝材而是粉末。图5－3和图5－4分别为为粉末火焰喷涂装置和原理示意图。

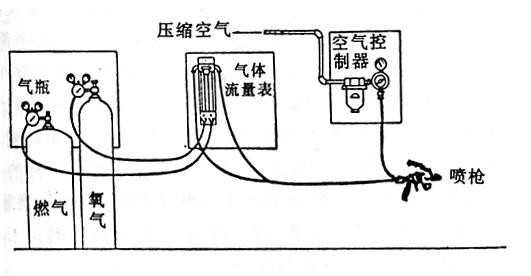

图1－3 粉末火焰喷涂的典型装置

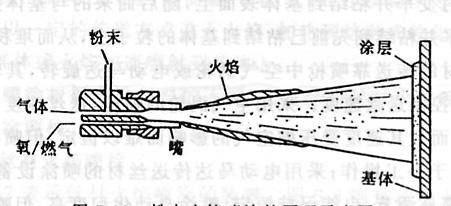

图1－4 粉末火焰喷涂的原理示意图

在火焰喷涂中通常使用乙炔和氧组合燃烧而提供热量，也可以用甲基乙炔,丙二烯（MPS）,丙烷，氢气或天然气。

火焰喷涂可喷涂金属，陶瓷，塑料等材料，应用非常灵活，喷涂设备轻便简单，可移动，价格低于其他喷涂设备，经济型好，是目前喷涂技术中使用较广泛的一种方法。

但是，火焰喷涂也存在明显的不足。如喷出的颗粒速度较小，火焰温度较低,涂层的粘结强度及涂层本身的综合强度都比较低,且比其他方法得到的气孔率都。此外，火焰中心为氧化气氛，所以对高熔点材料和易氧化材料，使用时应注意。

为了改善火焰喷涂的不足，提高结合强度及涂层密度，可采用将压缩空气或气流加速装置来提高颗粒速度；也可以采用将压缩气流由空气改为惰性气体的办法来降低氧化程度，但这同时也提高了成本。
