400℃有机硅耐热防腐涂料的研制（三）

点击数：945发布时间：2022-08-01 00:00:00　

2.4 颜料的选择

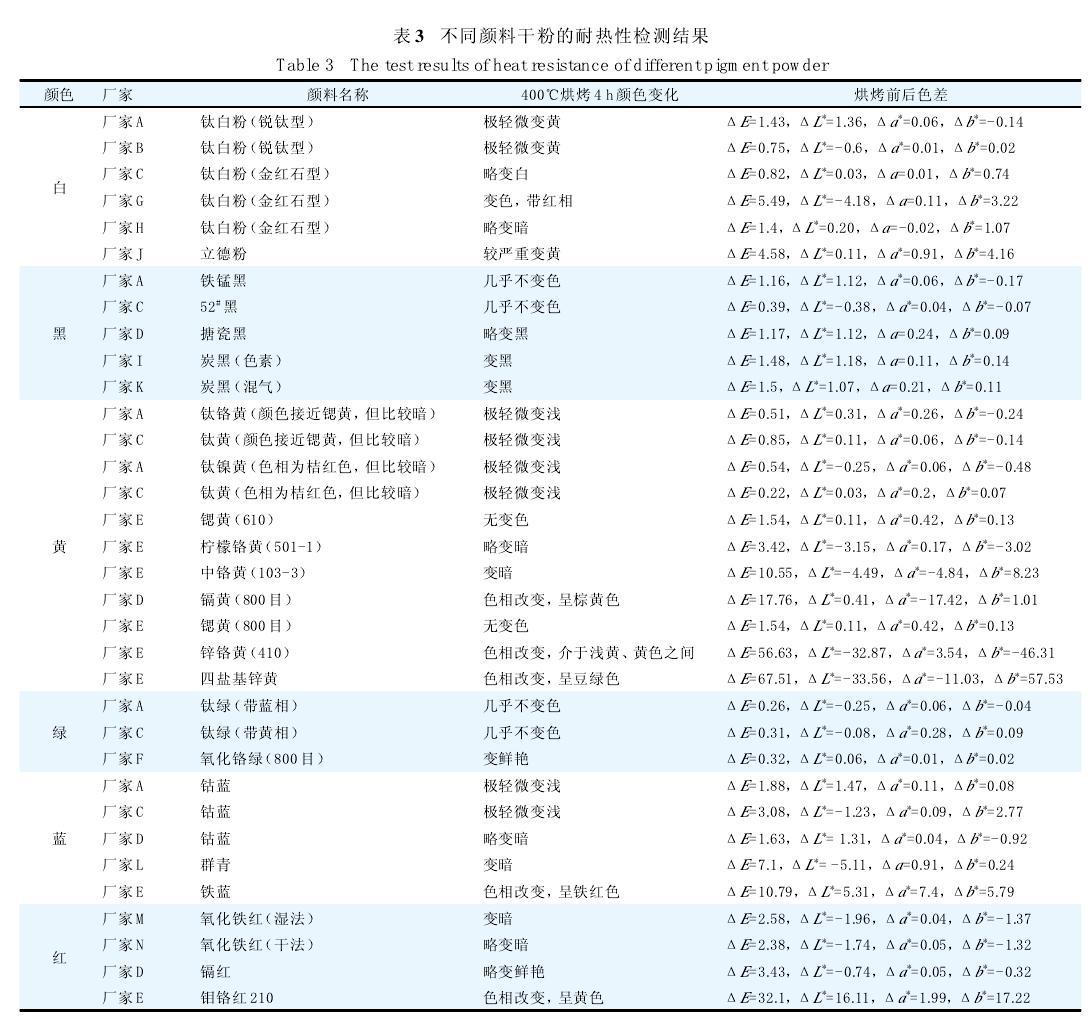

无机颜料一般高温稳定性较好，选用不同厂家生产的白、黑、黄、绿、蓝、红色等无机颜料，以与上述相同的方法考察其耐热性能，检测结果见表3。

由表3 可以看出：

a） 对于白色颜料来说，不同生产厂家的金红石型和锐钛型钛白粉的耐热性能差异比较明显，而与钛白粉本身的晶体结构关联性并不大，在此选择耐热后色差最小的厂家C 的金红石型钛白粉。而立德粉属于低档白色颜料，本身应用范围有限，而且耐热性也不及钛白粉，故不宜在400℃耐热涂料中选用。

b） 不同生产厂家提供的黑色颜料耐热性能均较好，故在选择时可根据用户对耐热涂料黑度和耐热前后色差变化的不同要求，做出不同选择，如对黑度要求高的可选择炭黑作为黑色颜料，否则可选择其它品种或者与其它品种搭配使用。

c） 绿色颜料耐热前后的色差均很小，故可根据颜色色相以及产品价格选取绿色耐热颜料，浅色涂层选用厂家A 的钛绿颜料，从成本控制考虑，深色涂层选用厂家F 的氧化铬绿。

d） 蓝色颜料中钴蓝颜料的耐热性能明显优于铁蓝和群青，故主要选取钴蓝作为蓝色颜料，其中，厂家D 的色差最小，但其色相较暗，用其研磨浅色漆颜色达不到要求，发暗，故选用厂家A 的钴蓝颜料。

e） 红色颜料中，钼铬红是一种含铬酸铅、钼酸铅和硫酸铅的颜料，其耐热性能不及氧化铁红和镉红，故选择氧化铁红和镉红为红色颜料。

f） 黄色颜料以厂家C 的钛黄（色相为桔红色，但比较暗）最好，故选用之，但其带红相，而厂家A的钛铬黄（颜色接近锶黄）和厂家C 的钛黄（颜色接近锶黄）色相又比较暗，故在制备浅色涂料时选用锶黄、柠黄，制备深色涂料时选用钛黄。另外，从黄色和绿色来看，钛系颜料的耐热性能明显好于铬、镉、锌系颜料，这也与有关文献中对钛系颜料具有优良的高温稳定性的评价相符，可作为在耐热涂料中选择颜料时的倾向性选择。
