400℃有机硅耐热防腐涂料的研制（一）

点击数：893发布时间：2020-04-05 00:00:00　

摘要 ：通过对树脂、颜填料、防锈颜料、助剂等的选择研究，制备了一种能长期耐400℃并且耐热前后变色较小的耐热防腐涂料，其白色以及浅复色涂层400℃耐热前后色差在4 以下，黑色以及深复色涂层耐热前后色差在1 以下，并具有一定的防腐性能。同时发现耐热涂料喷涂在喷砂处理的底材上比喷涂在手工打磨处理的底材上的耐热性更好。

关键词：有机硅树脂；耐热涂料；色差

中图分类号：TQ 630.7 文献标识码：A

文章编号：1009-1696（2015）01-0026-05

0 引言

有机硅产品由于其特殊的结构而具有良好的耐热性、电绝缘性、耐高低温性和耐老化性能，适用于各种耐高温且需常温干燥的钢铁设备与零件的涂覆。随着涂料行业的快速发展，客户对耐热涂料的装饰性要求越来越高。因此开发耐热前后色差变化小的有机硅耐热防腐涂料具有重要的现实意义。

1 实验部分

1.1 涂料的制备

将环氧改性有机硅树脂拼入纯有机硅树脂中，再加入防沉剂，用高速分散机低速分散均匀；按配比加入各种耐热颜填料，高速分散均匀，制得其共混物；用砂磨机或者球磨机将共混物研磨至合格细度，加入溶剂调整黏度，制得涂料。

1.2 性能检测

按照相关国家标准进行性能测试。

2 结果及讨论

2.1 涂料基本物理性能测试

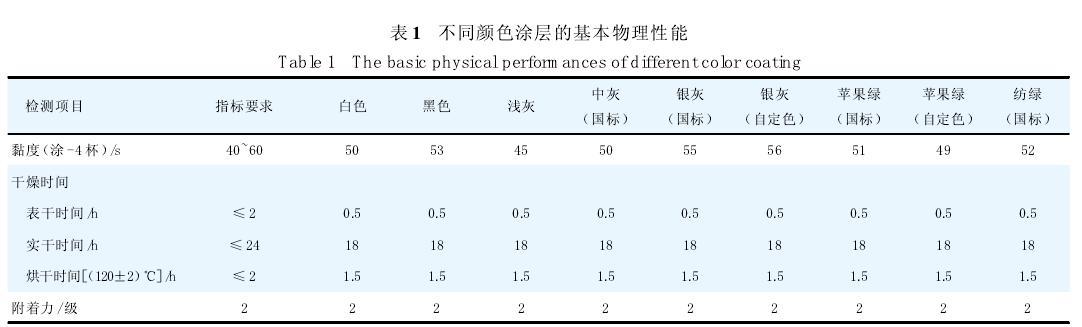

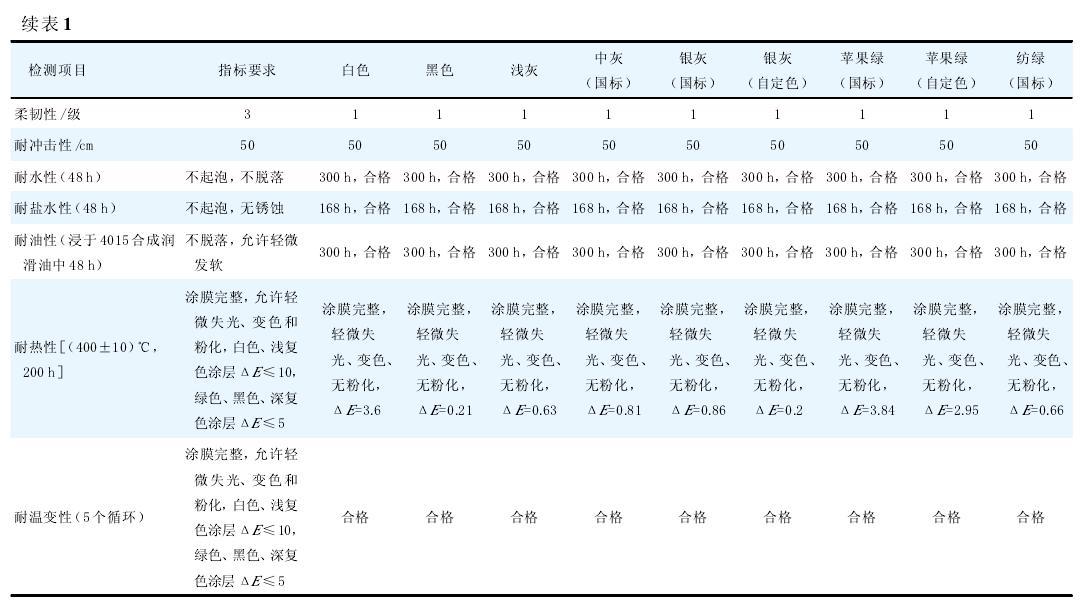

不同颜色涂层的基本物理性能测试结果见表1。由表1 可见：该涂料可常温自干，能长期耐400℃高温，耐热后色差变化较小，达到白色、浅复色涂层ΔE ≤ 4，绿色、黑色、深复色涂层ΔE ≤ 2，且涂层具有良好的附着力、耐冲击性、柔韧性，同时具有一定的防腐性能。
