环氧树脂改性苯丙乳液的制备研究（四）

点击数：852发布时间：2015-10-12 00:00:00　

2. 4 交联乳液涂膜性能

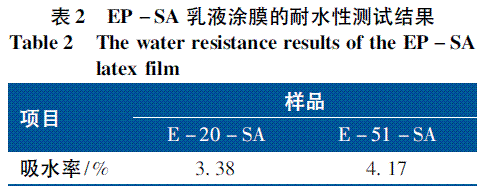

表2 是不同EP － SA 乳液涂膜的耐水性测试结果。

从表2 可以看出，E － 20 － SA 乳液涂膜的吸水率较小，说明E － 20 － SA 的聚合物形成长梳子、齿较多的微观结构，相对分子质量显著增大，交联度有所提高，使得乳胶膜耐水性进一步得到改善。
2. 5 E － 20 － SA 残留单体的控制

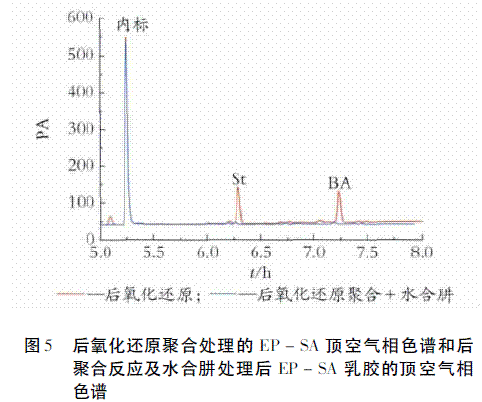

图5 是后氧化还原聚合处理的E － 20 － SA 以及先经过后氧化还原聚合处理，再经过水合肼处理的E－ 20 － SA 顶空气相色谱。

由测试结果可以计算出，叔丁基过氧化氢及抗坏血酸处理的E － 20 － SA 乳液中残留St 单体含量为144. 4×10 －6，BA 单体含量为225. 4 ×10 －6，残余单体总浓度为369. 9 ×10 －6，而再经过水合肼处理后的乳液残留St 单体含量进一步降至10. 1 × 10 －6，BA 单体含量进一步降至15. 1 ×10 －6，残余单体总浓度降低到25. 2 ×10 －6。
3· 结语
通过乳液聚合方法，制备出2 种不同相对分子质量的环氧树脂接枝改性苯丙乳液( E － 20 － SA、E － 51－ SA) 。研究结果表明，与E － 51 － SA 相比，E － 20－ SA 相对分子质量大、乳液粒子粒径大而均匀，乳液涂膜性能好。对E － 20 － SA 采用氧化还原后聚合处理以及水合肼转化后处理，获得残余单体浓度低于30 × 10 － 6的E － 20 － SA。EP － 20 － SA 是一种具有广泛应用潜力的内外墙涂料制备的主要成膜物质。
