环氧树脂改性苯丙乳液的制备研究（二）

点击数：884发布时间：2015-09-30 08:23:15　

1. 3 残余单体测定
    残余单体总和测定参照GB /T 20623—2006 附录A 中的方法测定。
    1. 4 表征
    乳液粒子粒径及其分布采用美国BＲUKEＲHEAVEN 公司的动态光散射仪BI9000AT 测定; 粒子形貌采用荷兰PHILIPS 公司的透射电子显微镜TEM－ Tecnai 12 观察; 相对分子质量采用美国Agilent 公司的凝胶渗透色谱GPC － 1100 测定。
    2· 结果与讨论
    2. 1 环氧树脂接枝改性苯丙
    2. 1. 1 EP － SA 合成原理

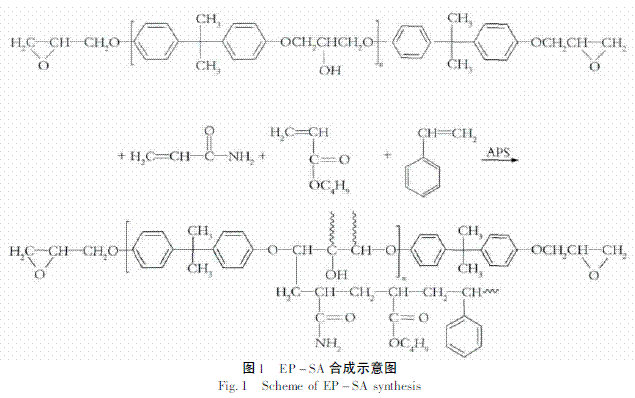

    图1 是EP － SA 合成示意图。

根据Woo 等［5］的研究发现，环氧树脂分子中醚键上邻位碳的α － H 原子和叔碳原子的H 在引发剂的作用下形成活性中心，可与苯乙烯、丙烯酰胺和丙烯酸丁酯等烯类单体发生接枝共聚。双酚A 型环氧树脂结构中的n 值取决于环氧树脂的分子量，直接影响环氧树脂分子链上自由基的活性与浓度，以及形成的接枝共聚物的微观结构。
    由文献［4］中EP － SA ( 环氧树脂固含量为30%) 的红外谱图可知，环氧树脂与苯乙烯、丙烯酸酯类单体以及丙烯酰胺功能单体均可发生共聚反应。
    2. 1. 2 EP － SA 相对分子质量及其分布测定

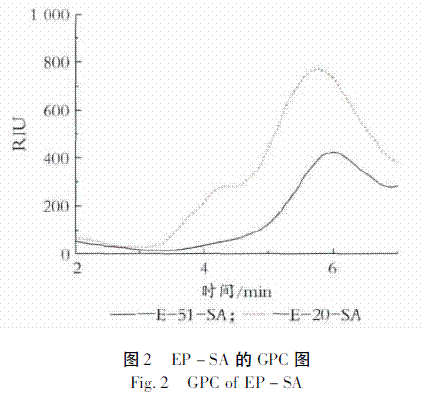

    图2 为EP － SA 保留时间与流出液浓度的关系。

以单分散聚苯乙烯作为标样换算得出相对分子质量及其分布。从图2 中可看出，E － 51 － SA 只有1个峰，峰值对应的相对分子质量为1. 8 × 104，相对分子质量分布为1. 2; 而E － 20 － SA 有2 个峰，说明其中有2 种相对分子质量及分布，前一个峰值对应的相对分子质量及其分布分别为1. 4 × 105 和1. 8，后一个峰值对应的相对分子质量及其分布分别为1. 5 × 105和1. 5。结果表明，环氧树脂相对分子质量越大，EP－ SA 的相对分子质量越大，其分布也越宽［6］。
