重防腐涂料喷涂施工常见问题及对策（二）

点击数：902发布时间：2022-07-18 00:00:00　

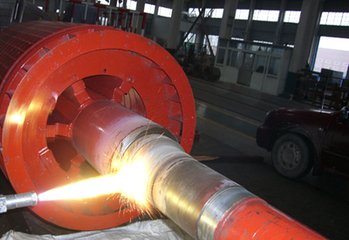

1.2 金属热喷涂

热喷涂层直接喷涂在铸件表面，一旦发生返修，将面临反工序喷涂带来的防护困难，返修过程中粗糙度处理和热喷涂很可能造成非返修部位损伤和污染，造成二次返修。所以，首先施工方案要确保喷涂一次做到位，必要时倒角、小孔、狭小部位的喷涂制作工艺防护，协助喷涂。其次，确保操作者按施工方案执行到位，如：避免停滞过长时间后又重新喷涂，形成2层皮或台阶;倒角没有喷到位等。

1.3 喷漆

施工之前，技术员必须确定操作工对特定油漆的施工方案是否清楚，如湿膜厚度、涂覆方法(无气喷涂、空气喷涂、刷涂、滚涂)、干燥时间、湿度要求、固化条件等。为操作者提供直观的作业指导书和培训是必要的，操作者和检验员的培训应在施工前完成，首件跟踪落实执行情况，完善工艺，纠正施工错漏。

关于特定油漆的施工方案，现以相对湿度为例，来说明其重要性。风电产品常见的3层(底层、中间层、面层)防腐漆料，油漆使用说明书相对湿度要求为不大于80%。但聚氨酯面漆，则要求相对湿度不大于85%。而无机富锌漆，以国际牌Interzinc22为例，说明书明确指出“相对湿度低于50%时，固化将严重推迟，需要采用蒸汽或喷水等方式提高湿度……”，湿度低于50%，会影响固化，该漆膜硬度大，容易出现龟裂。以我公司为例，2011.7月~8月两个月之间收集了60余组相对湿度值，经计算，平均在40%。而在这段时间内，没有采用水养护固化的件，60%出现了龟裂。经调查与试验，湿度不达标与膜厚过厚，是其中主要原因。

另外，稀释剂的不规范使用，导致配漆误用的问题，提醒生产管理者重视和规范各级库房的管理。

喷涂工艺应充分考虑漆料的基本施工条件：湿膜厚度、涂覆方法(无气喷涂、空气喷涂、刷涂、滚涂)、干燥时间、湿度要求、固化条件，并充分实现过程控制的策划和保证，确保落实到操作者和检验员，保证过程能力稳定。

2 油漆涂装检验

在喷涂工艺设计和质量策划时，每个环节的检验、实验方案应明确、详细。注意容易走入的误区。

(1)自检、检验时光线不足。尤其是喷砂工序，可能造成漏喷与后序繁琐的返修。光线不足时，检验员和操作者可用光照仪测量，核对是否达到喷涂区亮度要求。一般以可清楚阅读普通印刷品为宜。

(2)粗糙度检测方法选择不当。常用方法有粗糙度对照板ISO8503、针式测量仪、烙印胶带法。选择使用时，没有评价各测量方法的测量精度、测量原理、与顾客要求的符合性和适用性。

使用比较样块时需注意粗糙度值是Ra还是Rz或其他，应与顾客要求的粗糙度值计量单位一致。粗糙度样板有喷丸粗糙度比较样板、抛砂粗糙度比较样板、加工表面粗糙度比较样板、铸造表面粗糙度比较样板、防腐表面处理Sa2.5等粗糙度比较样板。首先，各种样板适用场合不同，在顾客要求确定数值或公差范围较小的粗糙度值时，鉴于其目测判断误差大，建议放弃使用样板，改用其他方法测量粗糙度。

烙印胶带法的特点是可测量平面和曲面，测量准确。但是测量成本偏高。一般采用针式与胶带法配合使用，用后者校正前者。

(3)没有按要求进行漏涂点检测。对规范不理解或对该检测方法不了解，可能导致施工单位没有在喷涂检验方案中进行漏涂点检测。有漏涂点会导致电解穿透屏障，加速腐蚀的形成。漏涂点检测可以确定膜的连续性、稳定厚度，以帮助发现防腐层过薄、漏出金属或存在针孔的部位，也是结构复杂产品膜厚测量的有效辅助手段。使用的仪器是电火花检测仪。

(4)清洗后未检测铸件表面的盐分，误认为清洗后铸件很干净，没有分析清洗过程中可能导致盐分残留的输入因素。

钢砂、清洗后与喷砂后的铸件表面，都应该进行盐分检验或抽检，选择合适的清洗剂和清洗用水，从流程上监控可能的盐分污染。

(5)误认为十字划格法只能运用于膜厚不大于250μm涂层。对于十字划格法，常有这样的描述：“十字划格法可以运用于膜厚小于250μm的涂层”，但膜厚小于250μm的涂层，也可用拉拔法测量附着力，只是十字划格法不适用于膜厚大于250μm的涂层的附着力实验。特殊漆料如无机富锌漆，其典型厚度小于125μm，但不建议用十字划格法。在使用十字划格法时，需要根据膜厚区分划格间距。如果划齿钝了，及时修磨。

(6)判断油漆有没有干燥固化，用指甲压抠，观察有没有压痕(油漆未硬干，将显示压痕)。

以无机富锌底漆为例，该漆的特点是漆膜薄(一般小于120μm)、硬度大，不能用指甲抠的方法来判断涂层固化程度。普通方法是用硬币或硬物刮擦漆膜，目测只有少量漆粉掉落，则为基本干燥，此时才可做拉拔实验或包装发运。
